特種電容器自動激光焊接設備

分享到微信

×
該電容器自動激光焊接設備是我司爲電容行業客戶定制的自動化設備,采用兩邊交互進料焊接設計,結構包括治具平台輸送機構、自動激光焊錫系統、治具定位、CCD相機、溫控及運動機構等組成,用于電容芯子與銅排之間的焊錫。
參數品牌:紫宸
産品參數
品牌:紫宸
型号:VS6040
起訂量:1
規格:約5700(L]*1900(W2100Hmm
單位:
包裝說明:木箱
我知道了
産品詳情

特種電容器自動激光焊接設備


設備介紹:



該特種電容器激光自動焊接工作站是由我司爲電容行業定制的自動化設備,采用兩邊交互進料焊接設計,結構包括治具平台輸送機構、自動激光焊錫系統、雙面焊接治具自動翻轉機構、CCD相機定位、溫控、焊後檢測系統及運動機構等組成,主要應用于電容芯子與銅排、電子線、銅箔帶、金屬薄膜之間的焊接。

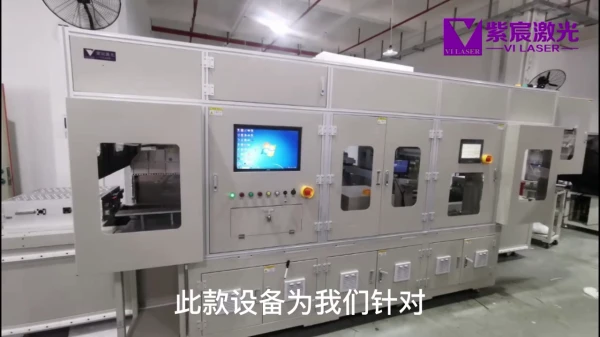

電容器自動激光焊接設備

設備優勢:



非接觸式焊接:不會對産品造成任何應力, 無污染、無焊接殘留, 通孔焊盤透錫率 高;



調試方便:主控制面闆采用中文彩屏界面觸摸屏,方便操作,并帶有故障自動診斷顯示功能;



更省時:焊接和質量檢測爲一體,節省人工檢測時間及成本;



效率高:錫焊産能比傳統的電烙鐵焊接高,不同産品焊接效率有的高達5倍以上;



質量好:焊點圓潤飽滿,無拉尖和凹凸不平現象,溫控功能可杜絕産品燒傷,有效避免虛焊 和連錫風險。



功能特點:



前後兩邊交互進料,可對多個特種電容産品一次性批量完成焊接;



該産品需要實現正反兩面焊接,設備帶有自動翻面控制機構;



CCD視覺對位+焊點檢測:焊前CCD拍照捕捉焊盤位置,焊後CCD檢測焊點質量;



精細的數字式溫控功能,證焊點溫度在設定焊接溫度範圍内,防止溫度過高對焊盤以及元件的損壞。



系統錫焊過程中不與工件接觸,無接觸應力、無靜電産生。



設備參數:



設備展示

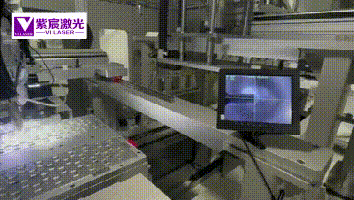

電容激光自動焊接檢測

購買須知


1.深圳紫宸激光負責對客戶采購的設備進行安裝、調試以及培訓用戶的技術人員。


2.深圳紫宸激光的服務網絡遍及全國,客戶的任何問題都會在2小時内得到響應,在24小時内得到解決。


3.深圳紫宸激光提供一年的保修,終身提供保修服務,爲客戶提供質優的産品、優異的品質和質優的服務。


客戶服務熱線,電話:0755-23721845。
