半導體芯片玻璃基闆：自動激光植球的革新力量

半導體芯片玻璃基闆：自動激光植球的革新力量

微型化浪潮下的封裝革命。在5G通信、人工智能、自動駕駛等技術的推動下，半導體器件正朝着更高集成度、更小尺寸的方向發展。傳統的有機基闆和陶瓷基闆逐漸面臨物理極限，而玻璃基闆憑借其優異的絕緣性、低熱膨脹系數、高平整度及高頻性能，成爲下一代先進封裝的核心材料。然而，玻璃基闆的脆性特質和高精度封裝需求，對焊接技術提出了全新挑戰。在此背景下，自動激光植球技術憑借其非接觸、高精度、低溫可控等特性，成爲玻璃基闆封裝的關鍵突破口。

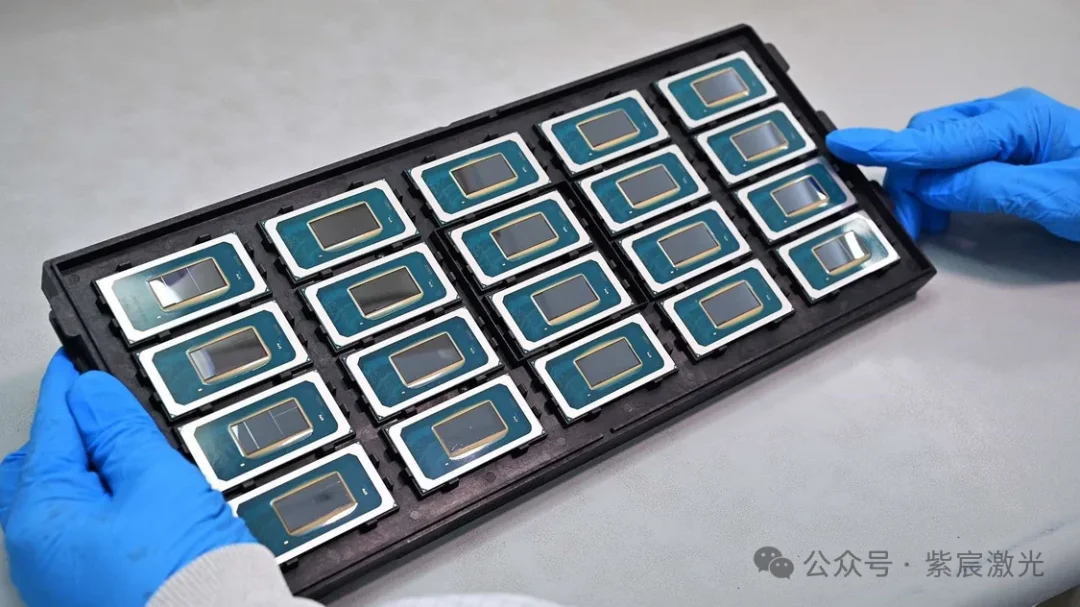

玻璃基闆的優勢與挑戰

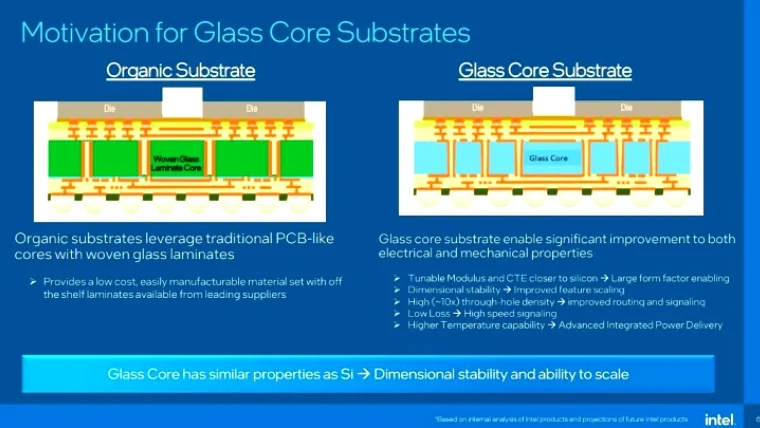

爲何選擇玻璃基闆？

1. 高頻性能卓越：玻璃的介電常數低，信号傳輸損耗小，适用于高頻芯片封裝。

2. 熱穩定性強：熱膨脹系數與矽芯片接近，可減少熱應力導緻的失效風險。

3. 工藝兼容性高：表面平整度優于有機基闆，适合高密度布線及微型焊盤設計。

封裝痛點

玻璃基闆的脆性使其在傳統焊接中易受機械應力損傷；同時，微型焊盤（如50μm以下）對焊球精度和熱輸入控制要求極高。傳統的回流焊、熱壓焊等工藝易導緻基闆變形或焊球橋接，良率難以保障。

自動激光植球：技術原理與玻璃基闆适配性

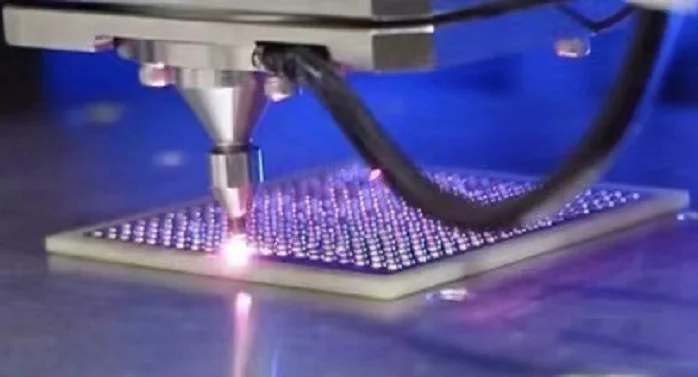

激光植球技術通過高能激光瞬間熔化錫球，并在氮氣保護下将其精準噴射至焊盤，全程非接觸、無機械應力。這一特性完美契合玻璃基闆的封裝需求：

1. 低溫精準控溫：激光能量可精确調節，避免玻璃因熱沖擊破裂。

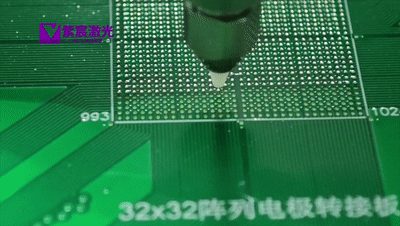

2. 微米級精度：支持60μm~2000μm錫球直徑，配合CCD視覺定位，滿足玻璃基闆高密度焊盤需求。

3. 無應力焊接：非接觸式工藝避免機械壓力，保護脆性基闆結構完整性。

工藝突破：倒裝芯片與2.5D/3D封裝

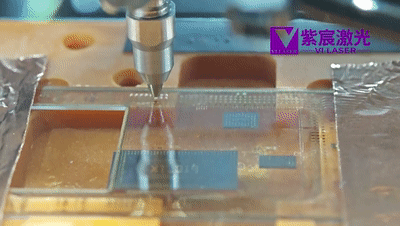

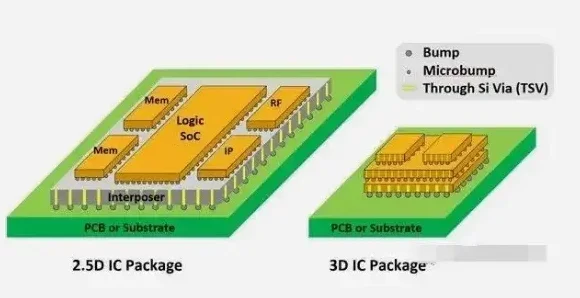

在玻璃基闆的倒裝芯片（Flip Chip）封裝中，激光植球可預先在芯片焊盤上植球，再通過精準對位實現芯片與基闆的直接互連。此外，其支持非平面焊接的特性，爲2.5D/3D堆疊封裝提供了新可能，助力玻璃基闆在HBM（高帶寬内存）等領域的應用。

紫宸激光的解決方案：技術亮點與創新

作爲激光焊接領域的領軍企業，紫宸激光針對玻璃基闆封裝推出了一系列優化方案：

1. 定制化激光參數：針對玻璃基闆的熱敏感特性，開發低溫焊接模式，控制熱影響區（HAZ）在微米級。

2. 多材料兼容性：支持Au、Ag、Sn、Cu等多種焊盤鍍層，适配玻璃基闆常見的金屬化工藝。

3. 智能工藝系統：集成溫度反饋與實時監測，确保焊點潤濕性優良，X-Ray檢測顯示零空洞缺陷。

4. 柔性生産設計：雙工位交替作業、陣列上料等功能，提升生産效率至5球/秒，支持小批量多品種需求。

激光植球開啓玻璃基闆新時代

随着台積電、英特爾等巨頭加速布局玻璃基闆技術，未來3D IC、Chiplet等架構将更依賴高精度焊接工藝。激光植球技術憑借其工藝精簡、成本可控、适應性強的優勢，有望成爲玻璃基闆封裝的核心标配。紫宸激光等企業通過持續叠代光學系統與智能化控制，将進一步推動半導體封裝向“更小、更快、更可靠”的方向演進。

結語

在半導體行業“超越摩爾定律”的探索中，玻璃基闆與激光植球技術的結合，不僅是材料與工藝的創新，更是整個産業鏈協同突破的縮影。未來，随着5G、AI、汽車電子等需求的爆發，激光錫球焊接機這一技術組合或将成爲中國半導體高端制造的重要競争力。
