高速電子線路PCB過孔類型的激光焊錫應用

高速電子線路PCB過孔類型的激光焊錫應用

什麽是 PCB 過孔

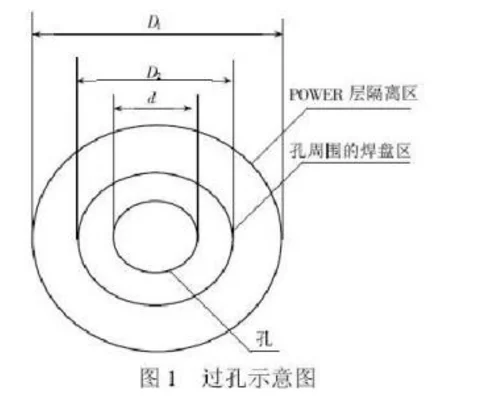

PCB 過孔也稱金屬化孔，是多層 PCB 的重要組成部分之一，是在雙面闆和多層闆中，爲連通各層之間的印制導線，在各層需要連通的導線的交彙處鑽上的公共孔。 從設計的角度來看，一個過孔主要由中間的鑽孔以及鑽孔周圍的焊盤區兩部分組成。

PCB 過孔的作用

電氣連接：實現不同層之間的電氣導通，使信号能夠在多層 PCB 的各層之間傳輸，是構建完整電路系統的關鍵因素之一，比如在多層内存模塊 PCB 中，過孔用于連接不同層的地址線、數據線等信号線路。

器件固定或定位：可用于固定或定位電子器件，确保器件在 PCB 上的準确位置，以便進行焊接和組裝等後續工藝，像一些插件式的電阻、電容等元件，可通過過孔來确定其在 PCB 上的安裝位置。

小孔的定義

從 PCB 制造角度來說，一般小于 0.3mm 的孔被稱爲小孔。過孔越小，越難加工，尤其是過孔大小接近工藝極限時。

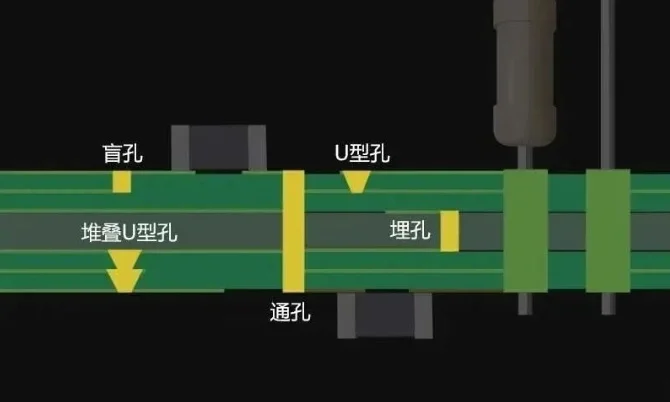

高速電子線路 PCB 過孔的類型

通孔：穿過整個線路闆，可用于實現内部互連或作爲元件的安裝定位孔。由于其工藝簡單、成本較低，所以絕大部分印刷電路闆均會使用。例如在普通的電腦主闆中，大量使用通孔來連接不同層的線路以及固定各種電子元件。

盲孔：位于印刷線路闆的頂層和底層表面，具有一定深度，用于表層線路和下面的内層線路的連接，孔的深度通常不超過一定的比率。在一些對空間要求較高、需要在有限的表層空間内實現多層連接的高速 PCB 設計中會用到盲孔，如部分智能手機的主闆。

埋孔：指位于印刷線路闆内層的連接孔，它不會延伸到線路闆的表面，是在内層之間進行電氣連接的一種過孔類型，通常在一些對信号完整性要求較高、需要減少信号層間幹擾的複雜高速 PCB 設計中使用。

微孔：一般直徑小于等于 6mils（約 0.1524mm）的過孔稱爲微孔，常用于 HDI（高密度互連結構）設計中，微孔技術允許過孔直接打在焊盤上，大大提高了電路性能，節約了布線空間，比如一些高端的服務器主闆、顯卡等對布線密度和信号傳輸速度要求極高的 PCB 中會采用微孔技術。

在高速電子線路 PCB 過孔的加工過程中，激光焊錫是一種高效且精确的方式。激光焊錫利用高能量密度的激光束作爲熱源。對于過孔焊接，激光能夠精準地聚焦在過孔區域，将錫絲或錫膏快速熔化。這種方式可以有效避免對周圍其他電子元件和線路的熱影響，因爲激光束的能量集中在很小的焊接區域，熱擴散範圍小。

在高速電子線路中，信号傳輸的完整性至關重要。激光焊錫能夠實現高質量的連接，确保過孔與線路之間的電氣性能良好，從而保障信号的高速穩定傳輸。并且，它還能适應小孔徑過孔的焊接。與傳統焊接方式相比，激光焊錫速度更快，能夠提高生産效率，在大規模生産高速電子線路 PCB 時可以有效降低生産成本。

紫宸激光自主研發的溫控式視覺定位激光焊錫機是一款先進設備。它有CCD視覺定位系統，能精準定位焊接點。溫控功能可以有效監控并控制焊接溫度，确保焊接質量。自動焊接模式提高了工作效率，減少人工操作誤差。适用于多種高速電子線路 PCB 過孔的焊接，尤其在 PCB 闆等精細焊接場景發揮重要作用，是電子制造領域高精度焊接的優質選擇。
